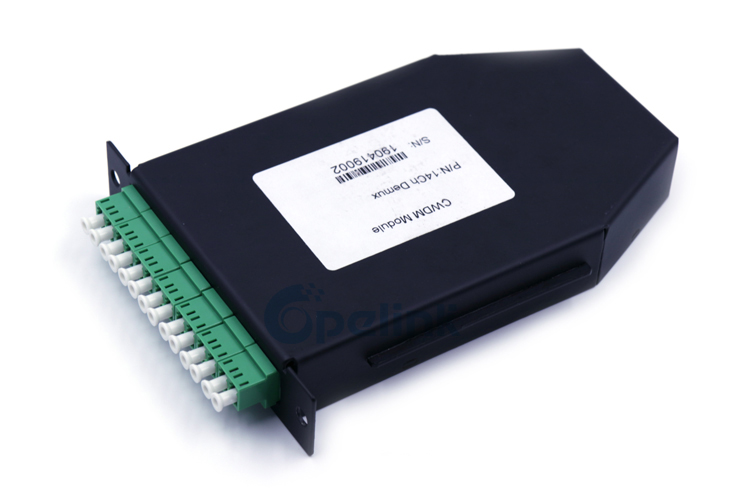

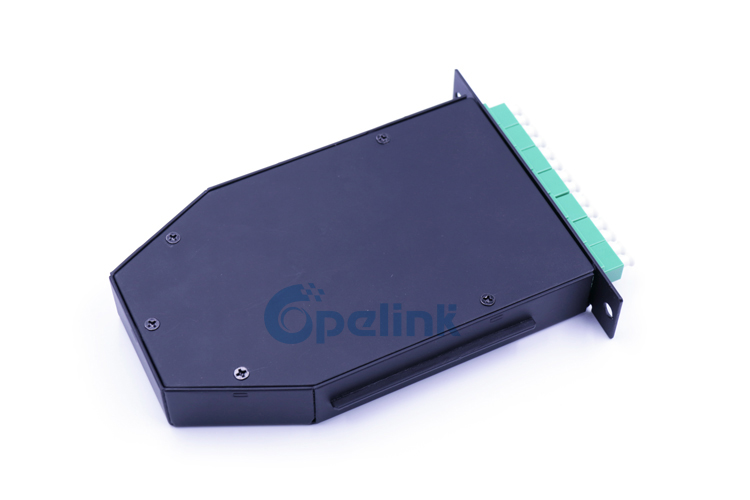

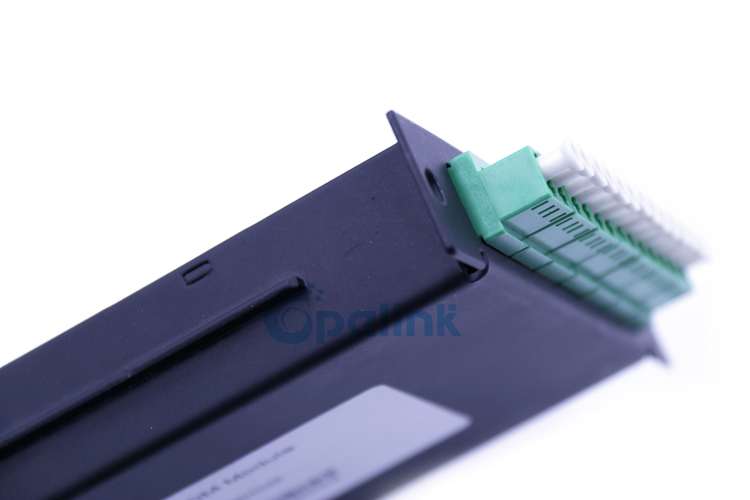

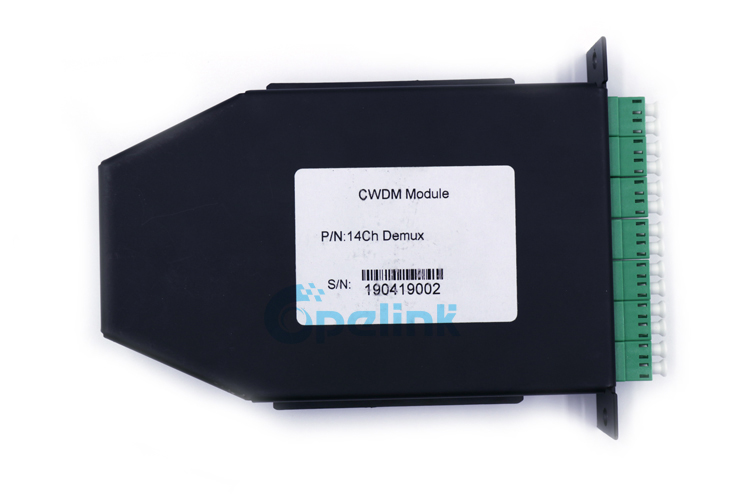

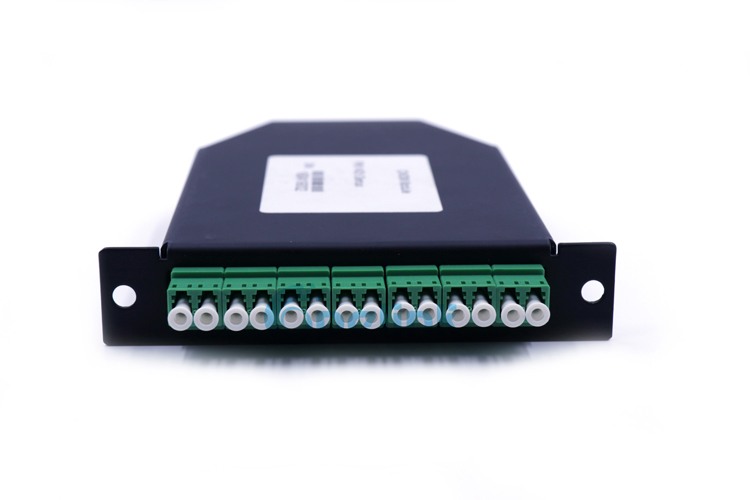

14CH LGX металлическая коробка Mux/Demux оптический CWDM,LC/APC адаптер Подключаемый модуль CWDM с Upg

14CH LGX металлическая коробка Mux/Demux оптический CWDM,LC/APC адаптер Подключаемый модуль CWDM с Upg

Name: 14CH LGX металлическая коробка Mux/Demux оптический CWDM,LC/APC адаптер Подключаемый модуль CWDM с Upg
Brand: OPELINK
SKU: Y-FO-WD-034
Availability: InStock
Rating: 5 (1 reviews)

Предмет №: Y-FO-WD-034

Модуль 14CH CWDM LGX, это оптический модуль с отличными изоляционными характеристиками. В них используется проверенная на практике отработанная технология и дополнительные порты расширения.

Запрос

ОПИСАНИЕ Параметры Профиль компании Сопутствующий продукт

Описание:
Мультиплексор грубой длины волны (CWDM) использует технологию тонкопленочного покрытия и фирменный дизайн нефлюсовой металлической упаковки для склеивания микрооптики.

Особенности:
Низкая потеря вставки, низкая PDL
Высокая изоляция
Компактный дизайн
Хорошая однородность канала-канала
Высокая надежность и стабильность
Применение:
CWDM система
PON NET работает
CATV LINKS

Order Information:

Type	Channel Passband	Upgrade Port	Port	First Channel	Pigtail	Fiber	Length	Connector （Input-Output）	Package
M=Mux D=Demux M+D=Mux+ Demux	1=100GHz 2=200GHz	U= Yes 0= No	1002=1X2 1004=1X4 1008=1X8 1016=1X16 XX=other	C21 C22 C23 (Refer to ITU Channel Table)	L=900um loose tube 2=2.0mm 3=3.0mm B= baare fiber A= Adaptor	S1=G652D S2=G657A1 X= other	0.5M=0.5M 1M=1M X=other	SU=SC/UPC SA=SC/APC FU=FC/UPC FA=FC/APC ST=ST/UPC LA=LC/APC LU=LC/UPC 00=NONE XX= Other	01,02,03, 04,05 H,L,U,G,X

Packing Information:

1CH	2/4CH	8CH	16/18/40/48CH
05	01/L/G/U	02/L/G/U	03/L/H/G/U
04

Package Dimension:

No.	Dimension	No.	Dimension
05	Φ5.5×L38 Stainless steel tube	02	120× 80× 18 Plastic box
04	90 X 20 X 9.5 Plastic box	L	150 × 115 × 18 Aluminum box
01	100 × 80 × 10 Plastic box	W	150X65X16
H	150 × 115 × 18 Plastic box	Y	127X70X11
B	Φ5.0×L38 Stainless steel tube	U	19’’x＝1,2,3,4 U rack mount
G	LGX box : 1G, 2G, 3G, 4G	X	Customized package
03	141× 115 × 18 Plastic box

Optical Specifications:

Parameter		Value
Channels Number		2	4	8	16	18
Central Wavelength(nm)		ITU-T Grid
Bandwidth(@0.5dB Pass band)(nm)		ITU-T ±6.5
Channel Pass band(nm)		20
I.L(dB)	Typ.	1.2	1.6	2.2	3.2	3.8
	MAX.	1.4	1.8	2.8	5.0	5.6
Ripple(dB)		≤0.3
PDL(dB)		≤0.10	≤0.15	≤0.20	≤0.25	≤0.30
Isolation(dB)	Adjacent Channel	≥30
	Non-adjacent Channel	≥45
Directivity(dB)		≥50
R.L(dB)		≥45
Operating Temperature(℃)		-5~+75
Storage Temperature(℃)		-40~85
Note: 1.All the data above does not include connectors 2.For more details, please contact our sales
