Русский

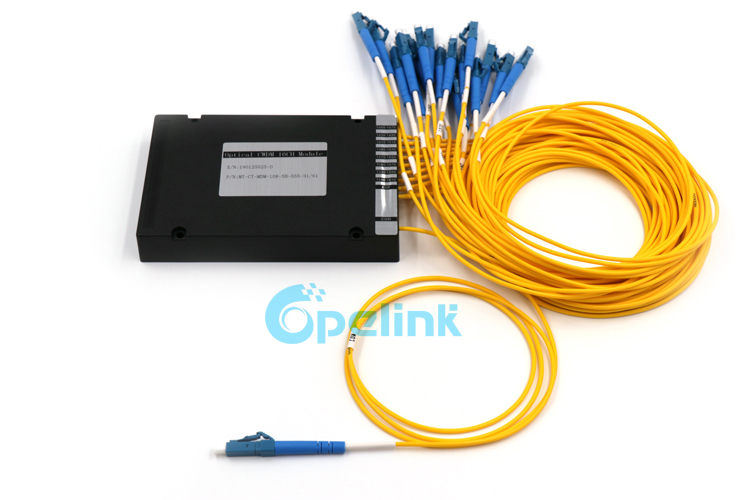

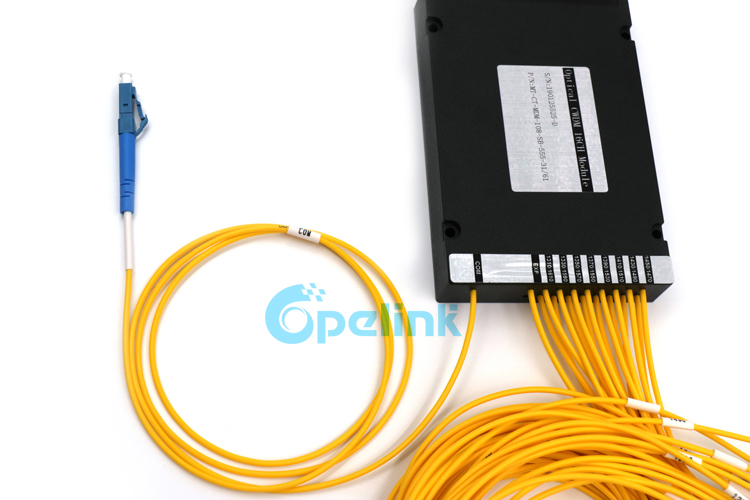

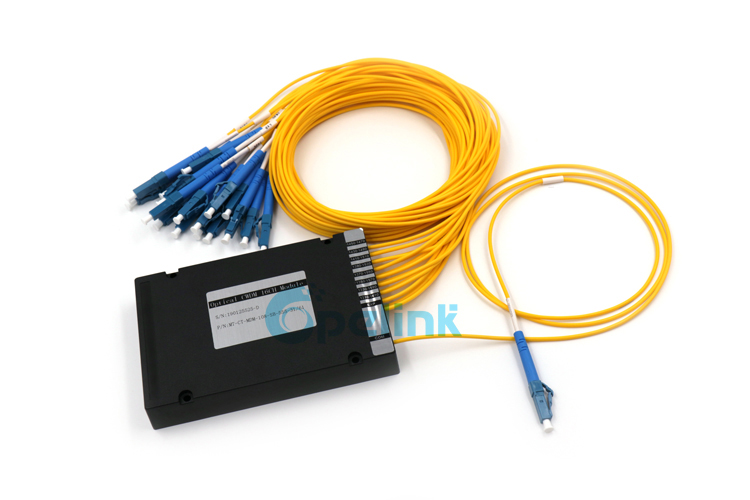

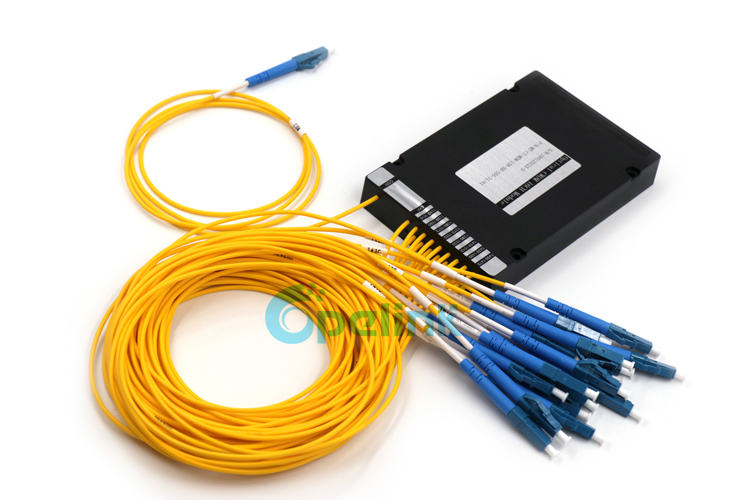

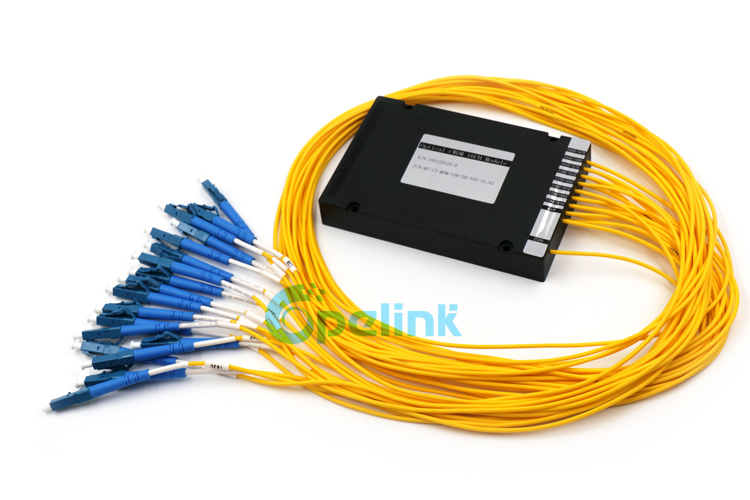

16CH оптический CWDM Mux/Demux модуль, ABS коробка, 2,0 мм LC/PC

Предмет №: Y-FO-WD-060
Мультиплексоры CWDM производятся с применением тонкоплёночных фильтров и технологии бесфлюсовой пайки оптических микроволокон, разработанной компанией Opelink.
ОПИСАНИЕ параметры Профиль компании Похожий продукт
Описание:
Мультиплексор грубой длины волны (CWDM) Использует технологию тонкого покрытия и фирменный дизайн нефлюсового металлического склеивания микрооптической упаковки.
Он обеспечивает низкую потерю вставки, высококанальную изоляцию, широкий диапазон пропусков, чувствительность к низкой температуре и безэпоксидный оптический путь.


Особенности:
Низкая потеря вставки, низкая PDL
Высокая изоляция
Компактный дизайн
Хорошая однородность канала-канала
Высокая надежность и стабильность
Соответствие GR-1221 Telcordia/1209

Применение:
CWDM система
PON NET работает
CATV LINKS


Order Information:
Type Upgrade Port Port Wavelength Pigtail Fiber Length Connector
(Input-Output)
Package
M=Mux
D=Demux
M+D=Mux+ Demux


U= Yes
0= No
1002=1X2   1004=1X4
1008=1X8
1016=1X16
XX=other
27=1270
47=1470
49=1490
61=1610
Or
271=1271
471=1471
491=1491
611=1611



L=900um loose  tube
2=2.0mm
3=3.0mm
B= baare fiber
A= Adaptor
S1=G652D
S2=G657A1
X= other
0.5M=0.5M
1M=1.M
X=other
SU=SC/UPC
SA=SC/APC
FU=FC/UPC
FA=FC/APC
ST=ST/UPC
 LA=LC/APC
LU=LC/UPC
 00=NONE
XX= other
01,02,03,04,05
H,L,U,G,X


     Параметры
Параметр Значение
Количество каналов 2 4 8 16 18
Центральная длина волны (нм) согласно ITU-T Grid
Рабочий диапазон (полоса пропускания @0.5 дБ) (нм) согласно ITU-T ±6.5
Полоса пропускания канала (нм) 20
Вносимые потери (дБ) Тип. 1.2 1.6 2.2 3.2 3.8
Макс. 1.4 1.8 2.8 5.0 5.6
Пульсация (дБ) ≤0.3
Поляризационные потери PDL (дБ) ≤0.10 ≤0.15 ≤0.20 ≤0.25 ≤0.30
Изоляция (дБ) Смежные каналы ≥30
Несмежные каналы ≥45
Направленность (дБ) ≥50
Возвратные потери (дБ) ≥45
Рабочая температура (℃) -5~+75
Температура хранения (℃) -40~85
Примечание: данные приведены без учёта оптических коннекторов.
