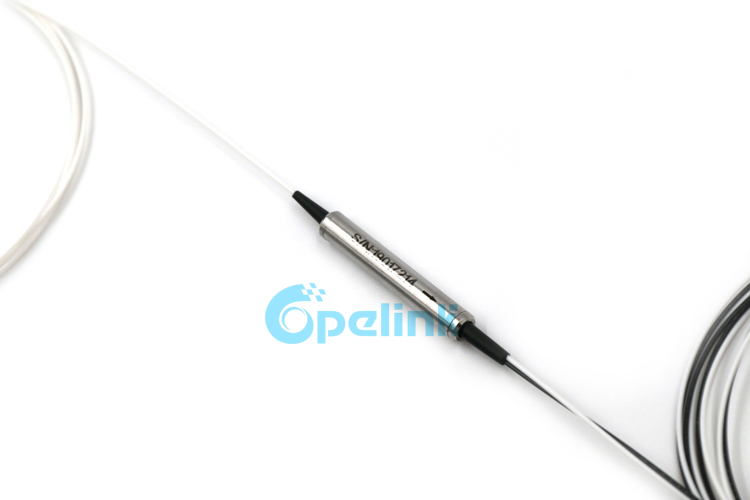

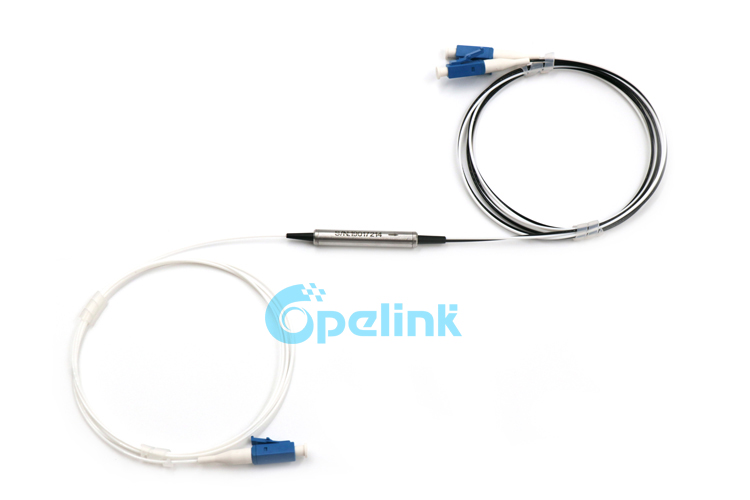

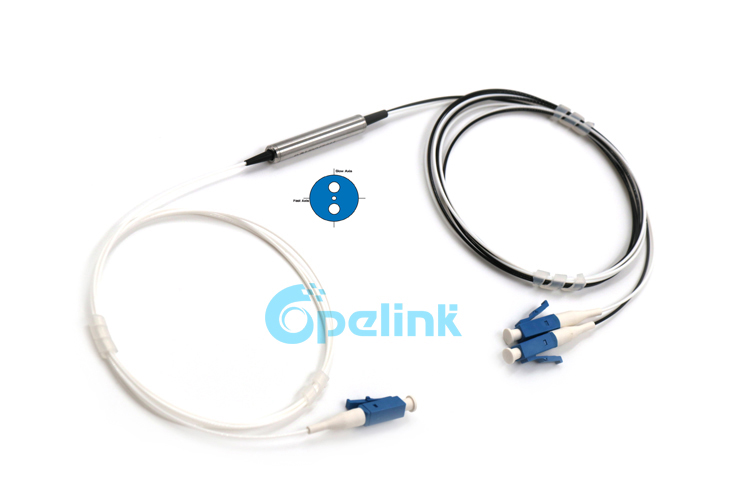

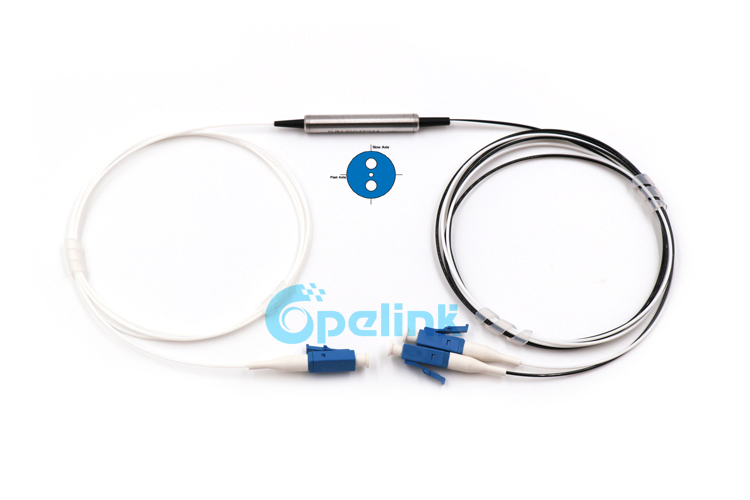

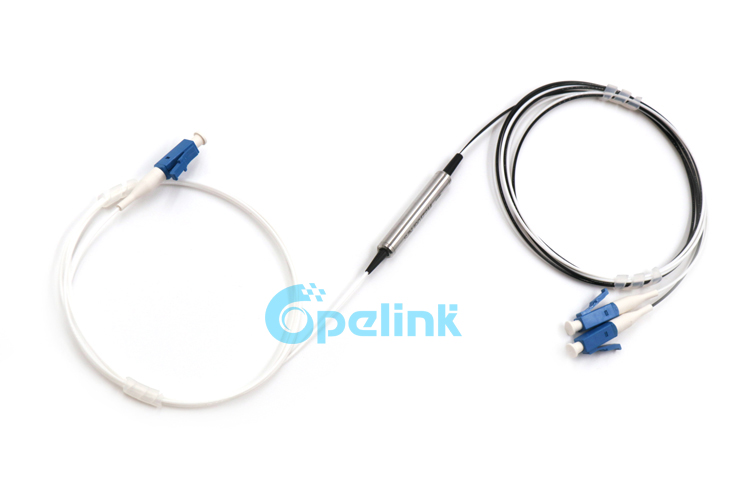

1x2 Волоконно-оптический PM PBS поляризационный пучок/сплиттер

Предмет №: Y-FO-FS-010
Поляризационный пучок/сплиттер PBC / PBS можно использовать как поляризационный пучок для комбинирования световых лучей из двух входных волокон PM в одно выходное волокно
ОПИСАНИЕ параметры Профиль компании Похожий продукт
Описание:
ВПоляризационный пучок/сплиттерPBC / PBS можно использовать в качестве комбинированного пучка поляризации
Световые лучи от двух входных волокон PM в одно выходное волокно, или как сплиттер поляризационного пучка для разделения света от входа
Волокна в два выходного волокна ортогональных поляризационных состояний.

ВСплиттерS имеет прочный миниатюрный корпус, чтобы поместиться в компактные пространства в оборудовании и системах. Свет от волокна
Сначала коллимированный, затем отправляется через beamsplitting optic, чтобы разделить его на два пучка либо фиксированным соотношением, либо на два ортогональных
Поляризация. Полученные выходные лучи затем соединяются обратно в выходные волокна.




Features:
Low Insertion Loss
High Stability and Reliability
High Reliability&Stability
High Extinction Ratio
Low Polarization Dependent Loss (PDL)
Low Wavelength Dependent Loss (WDL)


Applications:

EDFA & Raman Amplifier
Fiber Sensor System
Fiber Laser System
R&D Laboratories
Coherent communication systems
Polarization Division Mux/Demux
Polarization Mode Dispersion Compensator
Polarization extinction ratio measurements



    Specifications:
Parameter Unit Values
Center Wavelength nm 1310,1480,1550
Operating Wavelength Range nm ±40
Typ. Insertion loss dB  0.5
Max. Insertion loss dB 0.7
Min. Return Loss dB 50
Min. Extinction Ratio (for Splitter only) dB 22 20
Min. Directivity dB 50
Max. Optical Power (CW) mW 500
Max. Tensile Load N 5
Fiber Type   PM Panda Fiber on Port 1 & 2;Singlemode Fiber or PM Panda Fiber on Port 3
Operating Temperature -5 to +70
Storage Temperature -40 to +85
Note:Above specifications are for device without connector.
           For devices with connectors, IL will be 0.3dB higher, RL will be 5dB lower and ER will be 2dB lower.
