Клеммная коробка

Name: Клеммная коробка
Brand: OPELINK
SKU: Y-FO-FD-019
Availability: InStock
Rating: 5 (1 reviews)

Предмет №: Y-FO-FD-019

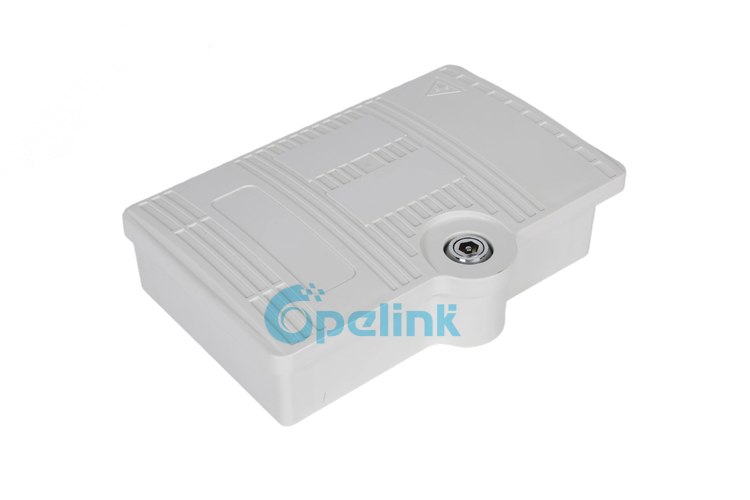

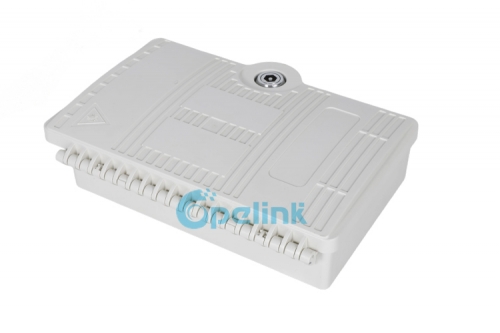

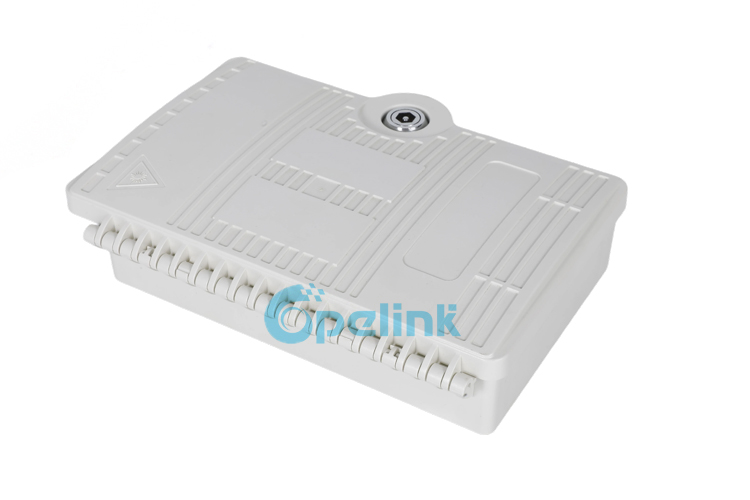

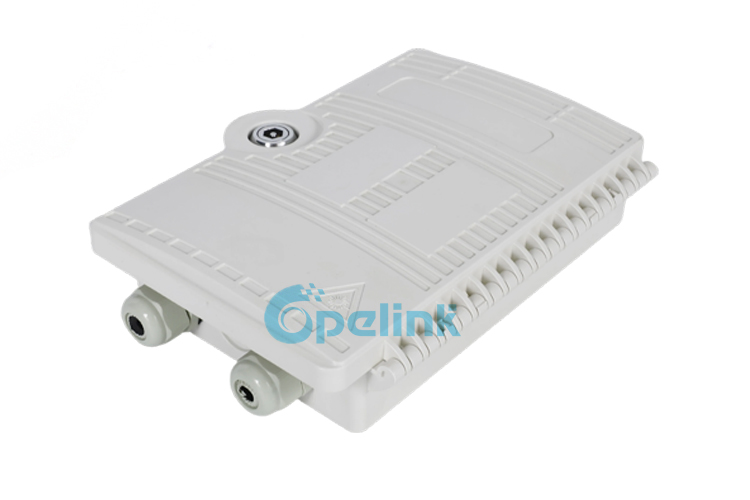

Водонепроницаемая распределительная коробка FTTH, водонепроницаемая конструкция для наружного использования, хорошая герметизация, возможность повторного использования, настенный монтаж на открытом воздухе и установка на столб.

Запрос

ОПИСАНИЕ Профиль компании

1.Features:
Механическое уплотнение: хорошее уплотнение, можно повторить использование. Защитный уровень: IP65.
Укладка: наружный настенный и на столб.
Особенности продукта:
Продукты FTTH, пассивные оптические точки проводки, специальные клеммные коробки
Корпус коробки для прокрутки типа структуры, он имеет функцию защиты от кражи, функция большой емкости завершена, проста в использовании;
Может соответствовать следующему кабелю Ф 12 и может соответствовать защитному кабелю, показанному на рисунке 8 или Φ 3, в месте соединения;
Может быть установлен 1: 8 1:12 1: 16SC или 1:16 1:24 1: 32LC Мини-сплиттер;
LC самый большой для 32 ядра, SC самый большой для 16 ядра.

2. Кабельное крепление
Будет ли зачистка кабеля вставляться в отверстие хорошего оптоволоконного кабеля, через обручи шланга и кабеля укреплять сердечник, размещенный для усиления плотно прижимать сердечник к прессовому блоку, а затем кабель крепится с помощью обручей из нержавеющей стали.

3. Оптическое соединение

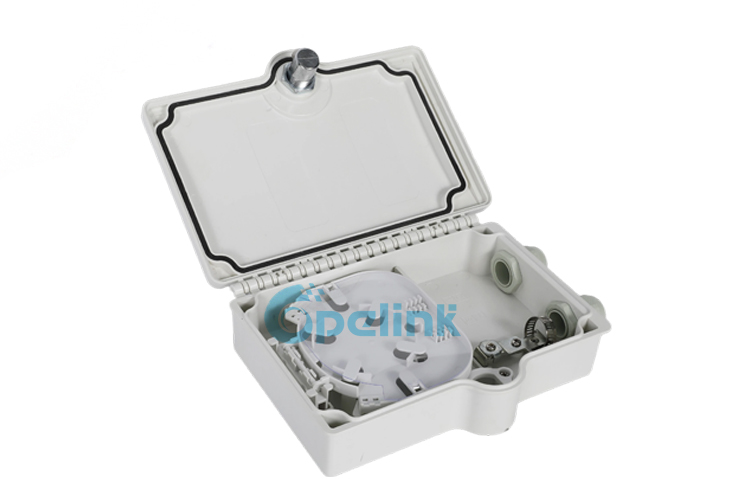

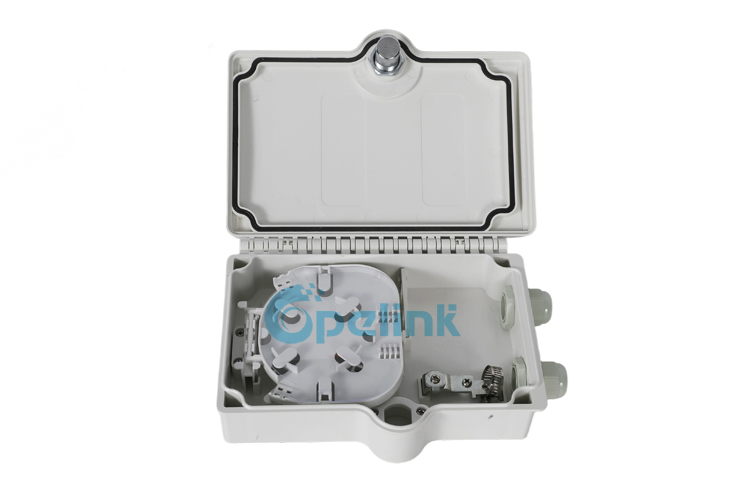

Согласно рисунку показано, что косичка или сплиттер (входная) сварка и сварка после завершения макета будут в соответствии с изображениями оптического волокна, косичка, термоусадочная защитная гильза и сплиттер ставятся в соответствующее положение и фиксируются, принимают волокно с защитным покрытием и конец косички с закрепленной нейлоновой стяжкой, термоусадочная защитная втулка, полезная резиновая крышка, фиксированная пластина, разделитель с использованием двухсторонней ленты, фиксированная, наконец, крышка прозрачной пластины.
Запечатывание отверстий выхода 4.Fiber
Шаг 1. Путь к шнуру (розетке) в соответствии с порядком вставки адаптера в порядковом порядке вставлять в соответствующие гнезда;
Шаг 2. Извлеките уплотнительное кольцо провода (розетки), плотно приделайте пакет кабеля (розетки);
Шаг 3. Проделаем путь прокладки шнура (выпускного) уплотнительного кольца от соответствующего вдавленного в прорези до низа;
Step4. Заглушка выходных отверстий для волокна воздействовала на отрезок пути (выхода) детали;
Step5. Разрезать заглушку будет подготовленная из клеммной коробки внешняя по отношению к выходным отверстиям волокна внутрь;

5. Установка крепления

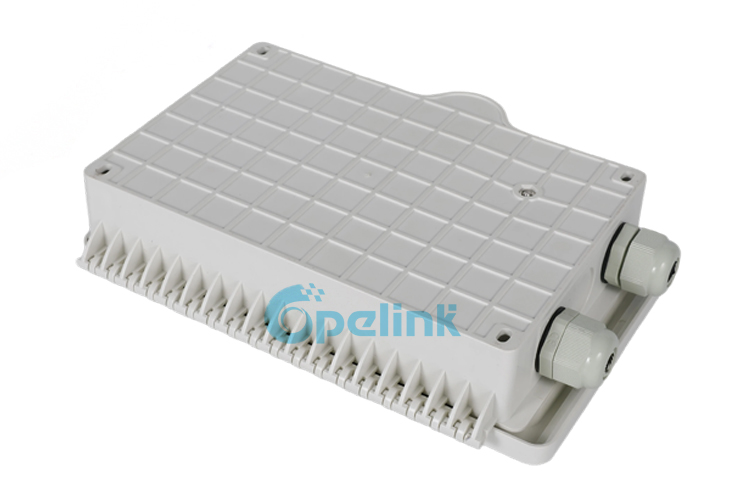

A. Настенная установка (стандартная конфигурация)
По твоим рисункам на стене скрещенный удар, и тогда пластик развернется вровень с метопой;
Вкручивая винты, закрутите в пластиковый расширитель, постучите винтами по хвосту и метопу на расстоянии 4 мм;
Будет делать основание отверстия замка большой головкой самого стандартного винта, и вниз замка.
