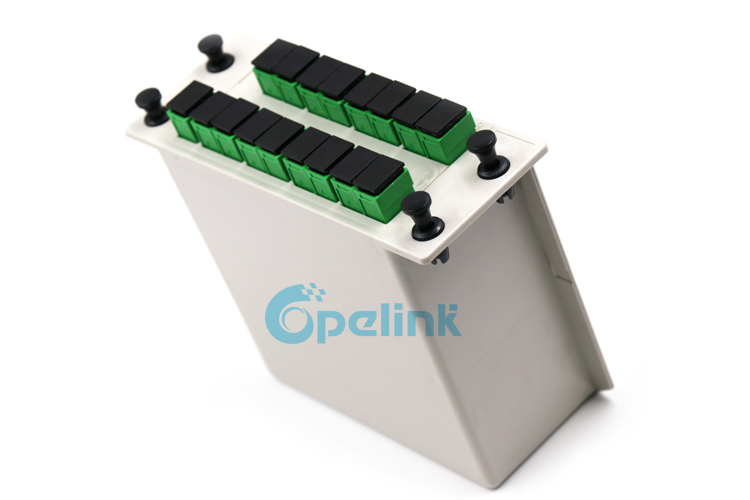

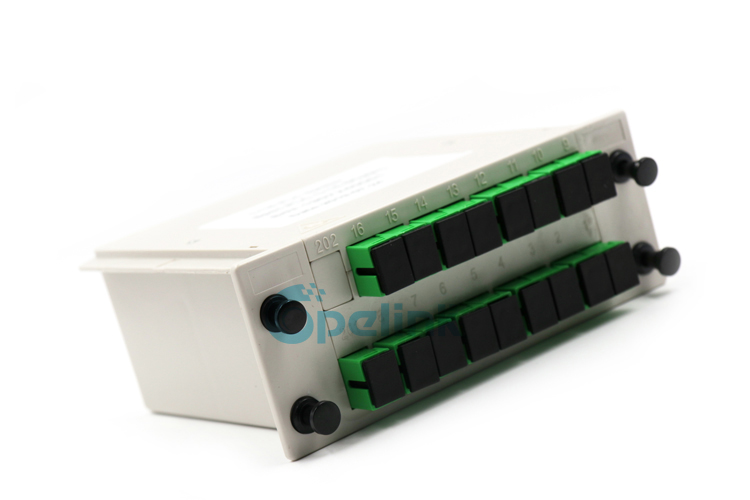

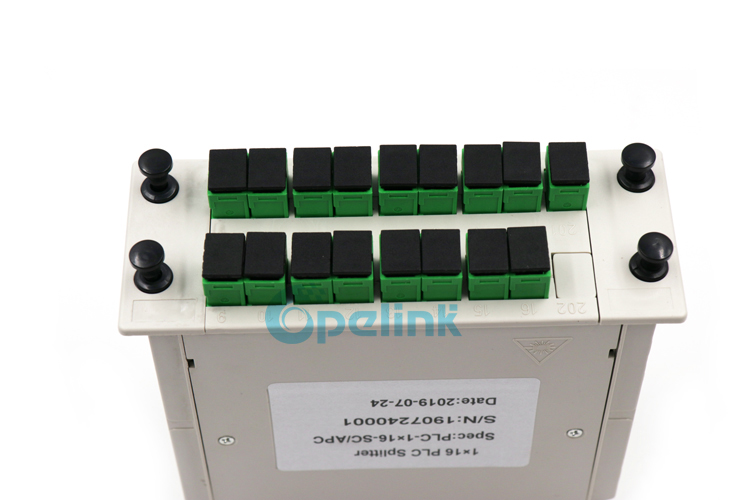

Оптический Сплиттер Кассета: 1X16 SC/APC Волоконно-Оптический PLC сплиттер

Предмет №: Y-FO-FS-011
Планарные оптические разветвители производятся на основе планарных волноводов и представляют собой недорогое и эффективное решение для разделения светового потока при минимальном коэффициенте затухания на каждом выводе
Запрос
ОПИСАНИЕ параметры Профиль компании Похожий продукт
Описание:
Плоское освещение цепи (ПЛК) Сплиттер-это тип оптического устройства управления питанием, которое изготовлено с использованием кремнезема
Технология оптического волновода. Особенности включают в себя небольшой размер, высокую надежность и широкую рабочую длину волны. ПЛК
Сплиттер широко используется во всех оптоволоконных сетях для реализации разделения мощности оптического сигнала.


Особенности:
Низкая потеря вставки
Низкий PDL
Высокая потеря возврата
Равномерное распределение мощности
Компактный дизайн
Широкая рабочая длина волны
Широкая рабочая температура
Отличная экологическая и механическая стабильность
Квалифицированный GR-1221 Telcordia и GR-1209


Применение:

FTTx (FTTB, FTTH, FTTC)
Пассивные оптические сети (PON)
Локальная сеть (LAN)
Системы CATV
Испытательное Оборудование


    Параметры
Параметр Значение
Наименование продукта 1×2/2x2 1×4/2x4 1×8/2x8 1×16/2x16 1×32/2x32 1×64/2x64 1×128/2x128
Длина волны (нм) 1260~1650
Вносимые потери (дБ) Тип. 3.6/4.2 7.1/7.2 10.4/10.6 13.6/13.8 17.2/17.5 20.1/20.5 25.0/25.2
Макс. 4.3/4.5 7.4/7.6 10.7/11.0 14.0/14.8 18.0/18.0 21.5/21.5 25.8/25.8
Однородность (макс.) (дБ) 0.5/0.8 0.8/1.0 1.0/1.2 1.4/1.5 1.6/1.8 2.0/2.5 2.6/3.0
Поляризационные потери PDL (макс.) (дБ) 0.2/0.2 0.3/0.3 0.3/0.3 0.3/0.3 0.3/03 0.5/0.5 0.8/1.0
Температурная нестабильность TDL (макс.) (дБ) 0.5
Возвратные потери (дБ) ≥55(APC)/≥55(UPC)
Направленность (дБ) ≥55
Температура работы и хранения -40~+85
Примечание: данные приведены без учёта оптических коннекторов. Коннекторы UPC: вносимые потери + 0.2 дБ, Коннекторы APC: вносимые потери + 0.3 дБ.
