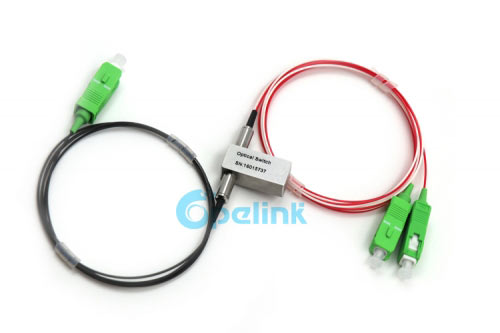

Переключатель оптического волокна 1С2, переключатель 0.9мм СК / АПК ОСВ механический оптически

Переключатель оптического волокна 1С2, переключатель 0.9мм СК / АПК ОСВ механический оптически

Name: Переключатель оптического волокна 1С2, переключатель 0.9мм СК / АПК ОСВ механический оптически
Brand: OPELINK
SKU: Y-FO-OS-008
Availability: InStock
Rating: 5 (1 reviews)

Предмет №: Y-FO-OS-008

1x2 оптический переключатель предназначен для использования в оптоволоконных сетях связи. Волоконный переключатель обычно используется в Окс, олп и OADM системах.

Запрос

ОПИСАНИЕ Параметры Профиль компании Сопутствующий продукт

Описание:
1x2Оптический переключательПредназначен для использования в оптоволоконных сетях связи и измерительных приборов. Коммутатор состоит из двух портов
Которая выборочно передает, перенаправляет или блокирует оптическую мощность в оптоволоконной линии передачи. Оптический переключатель должен быть приведен в действие для выбора или
Изменение между двумя состояниями. Кроме того, для фиксации требуется только электрическая ширина импульса с длительностью> = 20 мс для изменения состояния.
В результате он потребляет низкую электрическую энергию для работы оптического переключателя.

Особенности:
Низкая потеря вставки
Широкий диапазон волн
Низкий перекрестный стебель
Высокая стабильность, высокая надежность
Фиксация и без фиксации
Применение:
Интеграция подсистемы
Мониторинг/защита оптической сети
Система тестирования волокна маршрута
Повторно настраиваемый OADM
Испытательное и измерительное оборудование
Система тестирования сети

Specifications:

Parameter	Unit	Multimode	Singlemode
Operating Wavelength	nm	850/1300	1280 ~ 1340 / 1520 ~ 1625
Insertion Loss	dB	Typ:0.8 Max:1.2	Typ:0.5 Max:0.8
Return Loss	dB	MM≥30 SM≥50
Crosstalk	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Repeatability	dB	≤±0.02
Power Supply	V	3.0 or 5.0
Lifetime	Times	≥10⁷
Switch Time	ms	≤8
Transmission Power	mW	≤500
Operating Temperature	℃	-20~+70
Storage Temperature	℃	-40~+85
Dimension	mm	(L)27.0×(W)12.6×(H)8.0(±0.2)

Note:
1.Specification may change without notice.
2.Above specification are for device without connector.
3.For more details, please contact our sales

Pins

Type	Optical Route	Electric Drive				State Sensor
1×2	Optical Route	Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Latching	P1-P2	--	--	GND	V+	Close	Open	Open	Close
Latching	P1-P3	V+	GND	--	--	Open	Close	Close	Open
Non-latching	P1-P2	--	--	--	--	Close	Open	Open	Close
Non-latching	P1-P3	V+	--	--	GND	Open	Close	Close	Open
