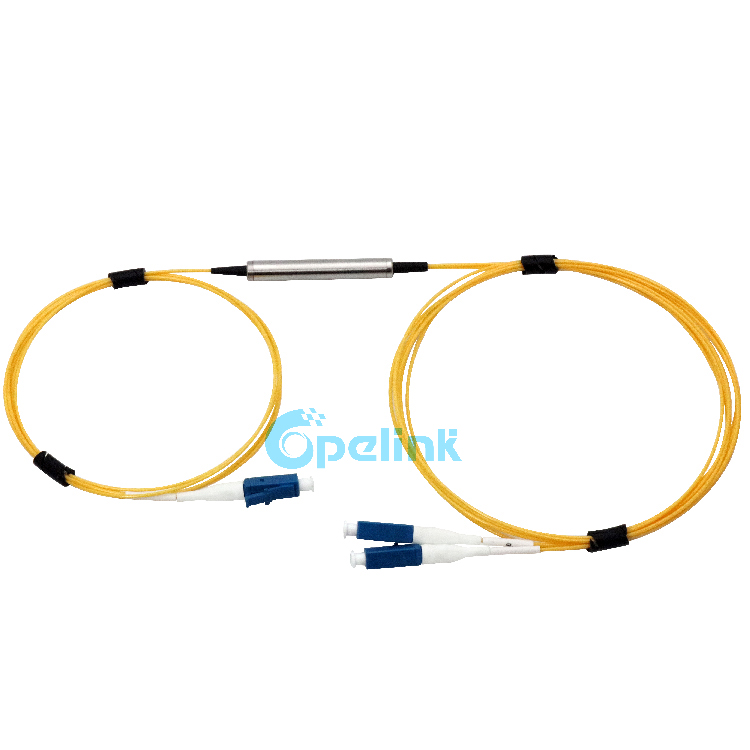

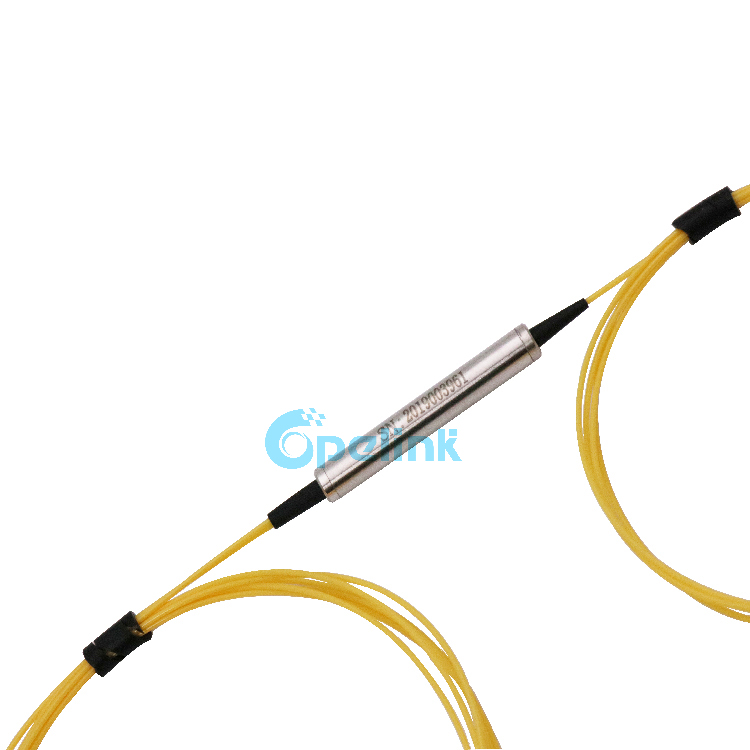

Подгонянная длина волны 3порц оптически ФВДМ, фильтр ВДМ ФТТС 1310/1550 / 1490нм Фвдм

Предмет №: Y-FO-WD-065
Наш оптический FWDM с широкой полосой пропускания канала, низкими вносимыми потерями и высокой изоляцией каналов. Он широко используется в EDFA, Рамановских усилителях, сетях WDM.
Запрос
ОПИСАНИЕ Параметры Профиль компании Сопутствующий продукт
Описание:
Наш оптический FWDM с широкой полосой пропускания канала, низкими вносимыми потерями и высокой изоляцией каналов. Он широко используется в EDFA, Рамановских усилителях, сетях WDM.
OPELINK предоставляет фильтрующее оборудование с мультиплексированием с разделением по длине волны (WDM) на основе фильтров, которое настраивается для конкретной полосы вашего конкретного приложения.
Как вы, возможно, знаете, сама система GEPON работает на 1310/1490, поэтому сигнал CATV здесь использует 1550 нм для передачи по тому же оптическому волокну, а FWDM.
вот где все эти «миксы».


Функции:
Низкие вносимые потери
Изоляция высокого канала
Низкие потери, зависящие от поляризации
Заявление:
Волоконный усилитель
Волоконно-оптические кабели CATV
Дальний путь, метро, доступ и FTTx
Запросить информацию:
Тип продукта Тип волокна Размер упаковки Тип косички Длина косички Коннектор
T5R34 = T1550R1310 / 1490
T4R35 = T1490R1310 / 1550
T3R45 = T1310R1490 / 1550
T34R5 = T1310 / 1490R1550
S1 = G652D
S2 = G657A1
05 = 5,5x38 мм
Стальная труба
04 = 90x20x9,5 мм
Пластиковая коробка
B = 250 мкм
Голое волокно
L = 900 мкм
Свободная трубка
2 = 2,0 мм
3 = 3,0 мм
A = Адаптер
05 млн = 0,5 млн
10 млн = 10 млн
X = другие
FU = FC / UPC
FA = FC / APC
SU = SC / UPC
SA = SC / APC
ST = ST / ПК
LU = LC / UPC
LA = LC / APC
00 = Нет
X = другие


Optical Specifications:
 Parameter  FWDM T4/R35  FWDM T5/R34  FWDM T3/R45  FWDM T34/R5
 Pass Band Wavelength Range (nm)±10  1480~1500  1540~1560  1260~1360  1260~1360 & 1480~1500
 Reflection Band 1 Wavelength Range(nm)±10  1260~1360  1260~1360  1480~1500  1540~1560
 Reflection Band 2 Wavelength Range (nm)±10  1540~1560  1480~1500  1540~1560
 Insertion Loss(dB)  Reflect Channel  ≤0.6
 Pass Channel  ≤0.8
 Insertion Loss Variation(dB)  <0.3
 Isolation(dB)  Pass Channel  >15
 Reflect Channel  >30
 Inertion Loss Temperature Sensitivity(dB/ºC)  <0.005
 Polarization Dependent Loss(dB)  <0.1
 Polarization Mode Dispersion(ps)  <0.1
 Directivity(dB)  >50
 Return Loss(dB)  >50
 Maximum Power Handling(mW)  500
 Opterating Temperature(ºC)  -20~+70
 Storage Temperature(ºC)  -40~+85
1.Above specifications are for devices without connector.
2.For more details, please contact our sales.
