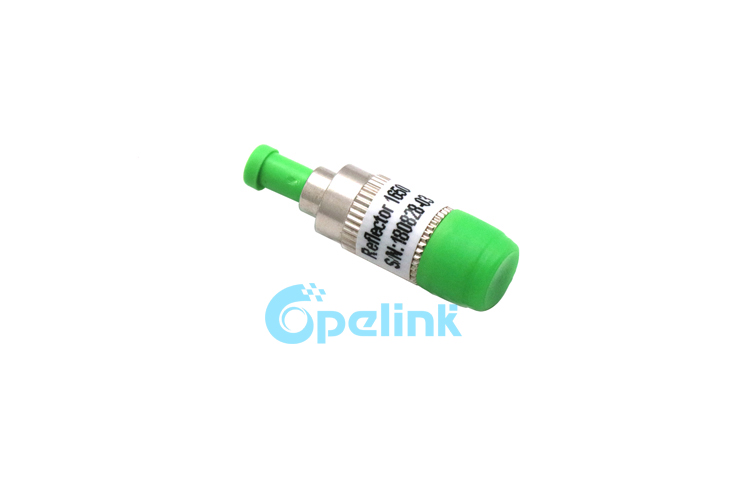

Отражатель FBG, металлический оптоволоконный рефлектор FC / APC, папа-мама

Предмет №: Y-FO-FA-086
FBG Reflector - идеальное оптическое оконечное устройство для мониторинга сетевых соединений FTTX. Отражатели FTTX подходят как для двухточечных, так и для многоточечных сетей.
ОПИСАНИЕ параметры Профиль компании Похожий продукт
Описание:
FBG Optical Reflector , это устройство оптического типа, которое формирует дифракционную решетку в сердцевине оптического волокна и выполняет функцию светофильтра.
Разъем FBG ID с оптическим разъемом на конце и оптическим адаптером на другом конце легко использовать для оптоволоконного разъема. Когда запросчик длины волны отправляет определенные диапазоны сигналов WDM на разъем FBG ID, FBG будет отражать определенные длины волн, чтобы обнаружить соединение по оптоволокну.
Если нет обрыва волокна, телекоммуникационные длины волн, отличные от длины волны ВБР, пройдут успешно.

Функции:
1. Высокая стабильность и высокая надежность
2. Адаптировать Ег форму, легко для подключения
3. Различные длины волн, отсутствие влияния на официальные телекоммуникации.
4. Обнаружение оптического кабеля на большие расстояния
5. Устойчивость к электромагнитным помехам.

Приложение
Обнаружение и обслуживание линий пассивной оптической сети (применительно к FTTx)

Характеристики:
Параметры Ед. изм Характеристики
Рабочая группа
Диапазон передачи нм 1260 ~ 1625
Полоса отражения нм 1645 ~ 1655
Диапазон передачи
Вносимая потеря дБ ≤1,4
(1260 ~ 1360 нм)
≤1,4
(1460 ~ 1600 нм)
≤3,4
(1600 ~ 1625 нм)
> 21 (1645 ~ 1655 нм)
Вносимые потери - полоса отражения дБ ≤1,01645 ~ 1655 нм
Обратные потери дБ > 35
(1260 ~ 1360 нм)
> 35
(1460 ~ 1580 нм)
> 30
(1580 ~ 1620 нм)
> 20
(1620 ~ 1625 нм)
PDL дБ ≤0,4 (1260 ~ 1600 нм)
Рябь дБ ≤0,6 (1645 ~ 1655 нм)
TDL дБ ≤0,5 (1260 ~ 1600 нм)
Максимальная оптическая мощность дБм 27
