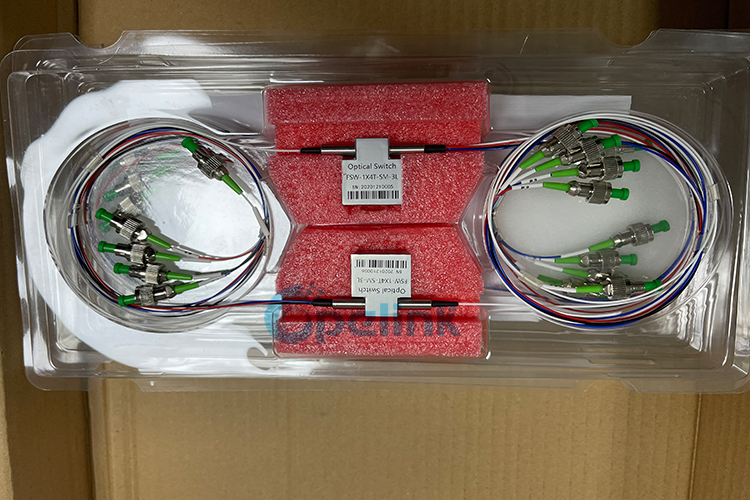

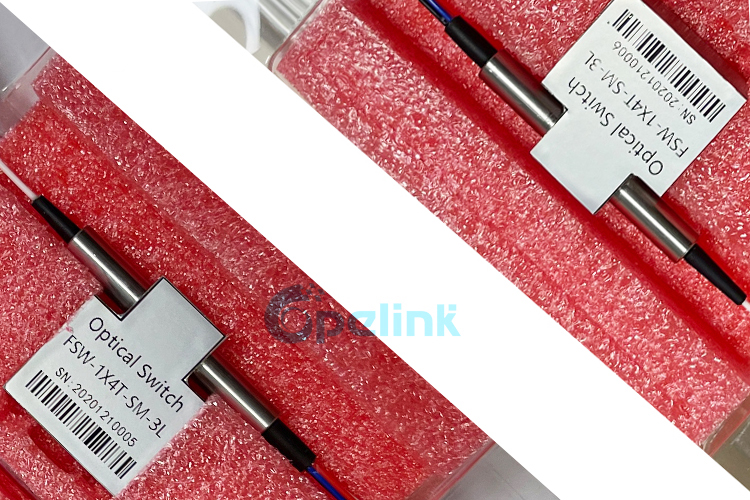

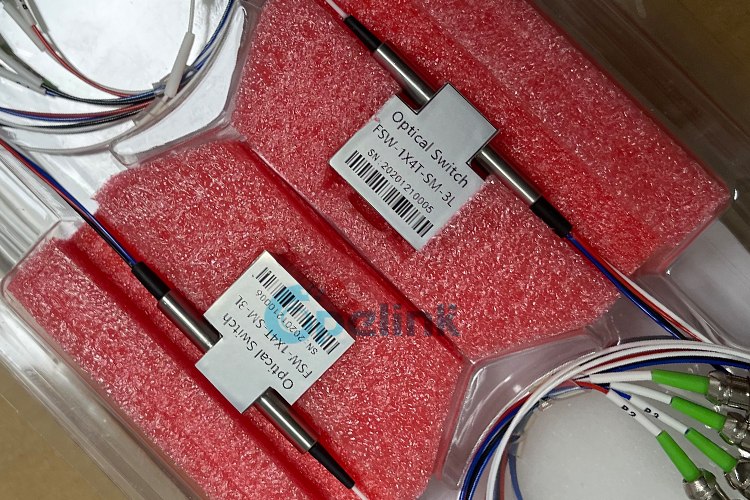

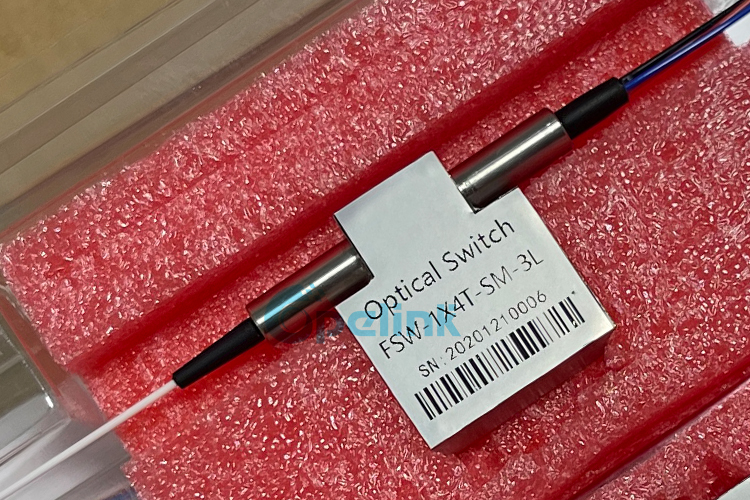

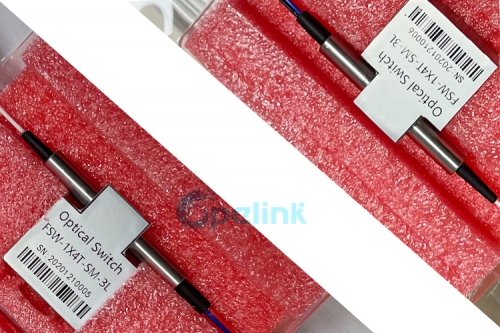

Механический оптический переключатель 1x4, используемый для многоточечной системы мониторинга оптоволоконного датчика, волоконно-оптический переключатель, 0,9 мм FC/APC, одномодовый

Предмет №: Y-FO-OS-011
Механический оптический переключатель 1X4 предназначен для различных волоконно-оптических приложений, передачи данных, системного мониторинга и требований к тестированию компонентов. Этот модуль оптоволоконного коммутатора 1 × 4 имеет 1 входной порт, 4 вы
Запрос
ОПИСАНИЕ Параметры Профиль компании Сопутствующий продукт
Описание:

Механический оптический переключатель 1X4 предназначен для различных волоконно-оптических приложений, передачи данных, системного мониторинга и требований к тестированию компонентов. Этот модуль оптоволоконного коммутатора 1 × 4 имеет 1 входной порт, 4 выходных порта .

1x4 Mechanical Optical Switch
Функции:
Низкие вносимые потери
Широкий диапазон длин волн
Низкие перекрестные помехи
Высокая стабильность, высокая надежность
С фиксацией и без фиксации

Приложения:
Интеграция подсистем
Мониторинг/защита оптической сети
Система тестирования оптоволоконных маршрутов
Реконфигурируемый OADM
Приложение для производства контрольно-измерительного оборудования
Сетевая тестовая система




Технические характеристики:
Параметры Характеристики Единица измерения
Рабочая длина волны 1260~1620 (см) 850 (мм) нм
Вносимая потеря ≤0,7 дБ
Потери, зависящие от длины волны ≤0,25 дБ
Поляризационно-зависимые потери ≤0,05 дБ
Потери, зависящие от температуры ≤0,25 дБ
Обратные потери СМ≥50 ММ≥30 дБ
Перекрёстный разговор СМ≥55 ММ≥50 дБ
Время переключения ≤8 РС
Повторяемость ≤±0,02 дБ
Долговечность ≥10 7 раз
Рабочее напряжение 3 или 5 В
Тип переключателя Без фиксации / с фиксацией
Рабочая Температура 20~ 70
Температура хранения 40~ 85
Оптическая мощность ≤500 МВт
Измерение 23.0Д×27.0Ш×8.2В мм

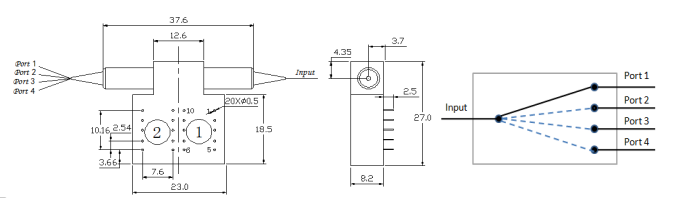

Optical switch working principle diagram

Пины

Тип фиксации:
Тип оптический
Маршрут
Реле Электрический привод Датчик состояния
1×4 Контакт 1 Контакт 5 Контакт 6 Контакт 10 Контакт 2-3 Контакт 3-4 Контакт 7-8 Контакт 8-9

Запирание
Входной порт 1 (черный) Реле1 -- -- ЗАЗЕМЛЕНИЕ В Закрывать Открыть Открыть Закрывать
Реле2 В ЗАЗЕМЛЕНИЕ -- -- Открыть Закрывать Закрывать Открыть
Входной порт 2 ( красный ) Реле1 В ЗАЗЕМЛЕНИЕ -- -- Открыть Закрывать Закрывать Открыть
Реле2 -- -- ЗАЗЕМЛЕНИЕ В Закрывать Открыть Открыть Закрывать
Входной порт 3 ( синий ) Реле1 -- -- ЗАЗЕМЛЕНИЕ В Закрывать Открыть Открыть Закрывать
Реле2 -- -- ЗАЗЕМЛЕНИЕ В Закрывать Открыть Открыть Закрывать
Входной порт 4 (белый) Реле1 В ЗАЗЕМЛЕНИЕ -- -- Открыть Закрывать Закрывать Открыть
Реле2 В ЗАЗЕМЛЕНИЕ -- -- Открыть Закрывать Закрывать Открыть


Тип без фиксации :

Тип оптический
Маршрут
Реле Электрический привод Датчик состояния
1×4 Контакт 1 Контакт 5 Контакт 6 Контакт 10 Контакт 2-3 Контакт 3-4 Контакт 7-8 Контакт 8-9
Не-
Запирание
Входной порт 1 (черный) Реле1 -- -- -- -- Закрывать Открыть Открыть Закрывать
Реле2 В -- -- ЗАЗЕМЛЕНИЕ Открыть Закрывать Закрывать Открыть
Входной порт 2 ( красный ) Реле1 В --
