Что такое кабель CPRI?
Кабель CPRI — это тип оптического кабеля, который оснащен дуплексными разъемами LC на обоих концах, и он может быть экранированным или иметь различные покрытия для соответствия различным маркам приложений волоконно-антеннового кабеля (FTAA). Кабели CPRI могут поддерживать различные типы радиооборудования, такие как удаленные радиоголовки (RRH), распределенные антенные системы (DAS) и базовые станции малых сот. Кабели CPRI также поддерживают различные типы волокна, такие как одномодовое и многомодовое, а также различные типы оптических трансиверов, такие как SFP и SFP+. Кабели CPRI предназначены для работы в различных условиях окружающей среды, включая температуру, влажность, пыль и солевой туман, с высокой надежностью и долговечностью.
Как работает CPRI
Интерфейс CPRI состоит из двух основных частей: пользовательской плоскости и плоскости управления. Пользовательская плоскость отвечает за передачу данных и сигналов между REC и RE, таких как данные IQ, сигналы синхронизации и сигналы тревоги. Плоскость управления отвечает за управление и контроль RE, включая конфигурацию, статус, производительность и многое другое. Интерфейс CPRI использует схему временного мультиплексирования (TDM) для передачи пользовательской плоскости и плоскости управления по одному и тому же оптоволоконному кабелю. Интерфейсы CPRI поддерживают различные скорости передачи данных в линии, от 614,4 Мбит/с до 12 165 Гбит/с, в зависимости от количества несущих, полосы пропускания и схем модуляции.
Интерфейс CPRI определяет различные функциональные варианты распределения для обработки физического уровня между REC и RE. Функциональное распределение определяет объем обработки физического уровня, который происходит на REC, и объем, который происходит на RE. Данные и сигналы, которые должны передаваться через интерфейс CPRI, определяются стандартом CPRI, который определяет семь функциональных вариантов распределения, начиная с варианта 1, наиболее централизованного, и заканчивая вариантом 7, наиболее распределенным. Функциональный вариант распределения можно выбрать на основе требований к сети, таких как задержка, полоса пропускания и стоимость.
Заключение
Кабели CPRI — это тип оптоволоконного кабеля, используемого для соединения радиооборудования (REC) на базовых станциях сотовой связи с базовой станцией (BS) на земле. По сравнению с традиционными медными или коаксиальными кабелями кабели CPRI предлагают ряд преимуществ, таких как более высокая пропускная способность, большие расстояния, меньшее затухание и снижение затрат. Кабели CPRI основаны на стандарте CPRI, который определяет ключевые параметры и протоколы для связи между ER и BS. Кабели CPRI могут помочь операторам беспроводных сетей оптимизировать архитектуру своей сети и улучшить производительность сети.
Описание:

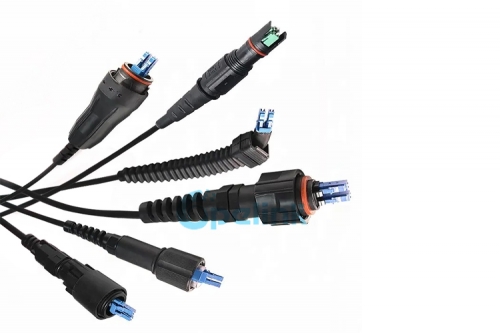

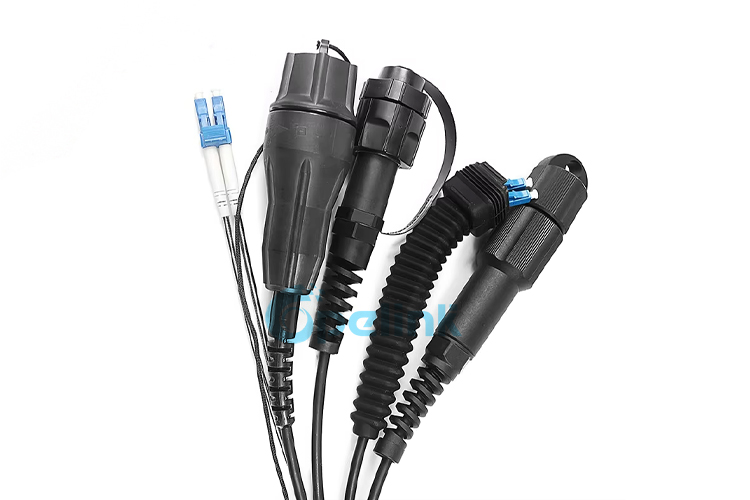

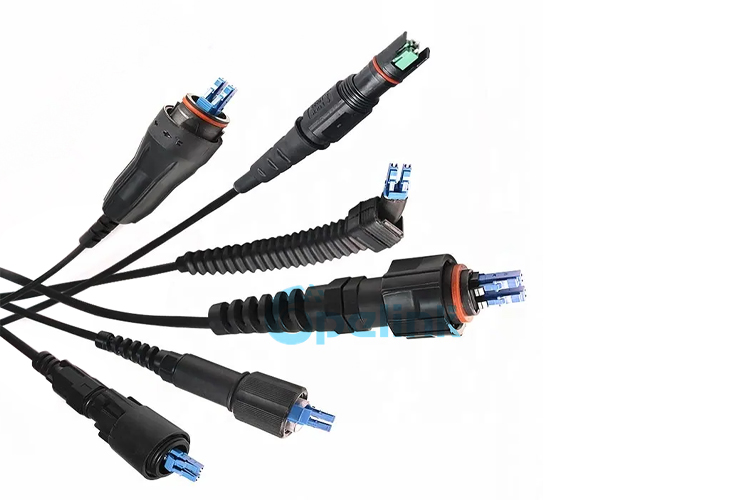

Волоконно-оптический патч-корд ODVA-LC: удаленный оптический кабель в мобильной связи
Удаленный оптический кабель становится все более популярным в мобильной связи благодаря своим многочисленным преимуществам, среди которых:
Компактная конструкция : небольшой внешний диаметр и легкая конструкция облегчают установку.
.Удобное обслуживание : удобный вырез в переборке позволяет пользователям снимать и заменять трансиверы без необходимости открывать весь удаленный радиоблок, защищая внутренние компоненты от опасных погодных условий.
Особенности оптического соединения
.Система разъемов : использует стандартный дуплексный интерфейс LC, обеспечивая быстрое и надежное соединение со всеми дуплексными трансиверами SFP LC.
Универсальное применение : разъем FullAXS адаптируется как для одномодовых, так и для многомодовых оптических систем передачи данных.
Функции:
.Низкие вносимые/обратные потери, стабильная оптическая передача.
.Легкий, водонепроницаемый, пыленепроницаемый, влагонепроницаемый, металлический жесткий корпус.
.Отличная адаптация к окружающей среде
Положительная механическая обратная связь, информирующая оператора о том, что разъем полностью соединен.
.Отсутствие изгиба кабеля во время или после установки.
.Надежный байонетный замок для легкого, быстрого и надежного соединения.
.Водонепроницаемая, пыленепроницаемая и устойчивая к коррозии конструкция, в которой используется литая металлическая переборка.
Приложение:
.Оптоволоконный датчик
.Управление железнодорожными сигналами
.Интеллектуальная подстанция
.Внутреннее и наружное применение

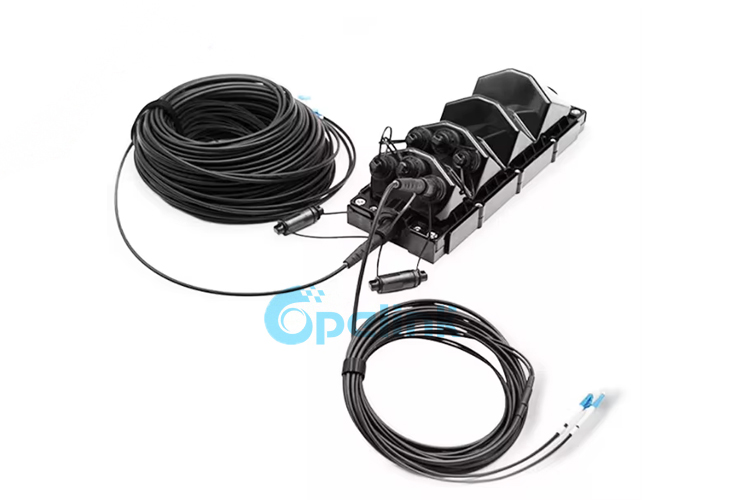

. Для соединения распределительной коробки и RRH
.Развертывание в приложениях с вышками сотовой связи Remote Radio Head.Базовая станция беспроводной связи с дальней передачей данных
